На памятниках из бронзы часто можно увидеть особый след времени – благородный налет зеленых и голубоватых оттенков. Металл и окружающая среда ведут непрерывный диалог сквозь года, результатом их взаимодействий является патина – тонкая пленка, состоящая из продуктов атмосферной коррозии медных сплавов и других компонентов, поступающих из окружающей среды [1]. В Государственном музее городской скульптуры мы исследуем не только процесс образования патины, но и её роль в сохранении памятников города.
Химия и минералогия

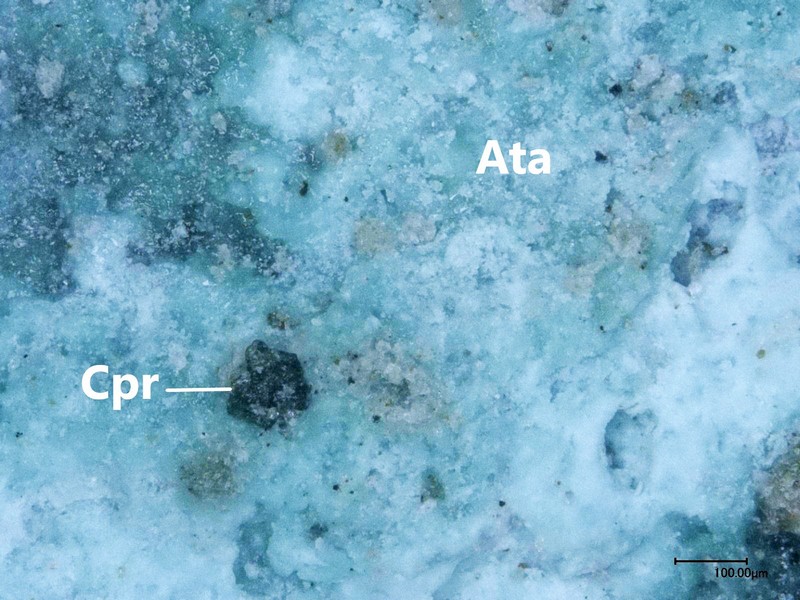

Чтобы понять, как патина защищает памятник, или, в некоторых случаях, вредит ему, нужно разобраться в её минеральном составе. Патина – это не однородное вещество, а сложная многослойная структура, состоящая из различных минералов. Процесс её формирования начинается с окисления бронзы, в результате чего на поверхности металла образуется тонкий слой темно-коричневого цвета, состоящий из минералов куприта Cu2O и тенорита CuO – это первая естественная защита металла от агрессивной среды. Далее в цепочку реакций вступает вода и углекислый газ, образуя более сложные соединения – соли меди малахит Cu2CO3(OH) и азурит 2Cu3CO3(OH)2. Стекая вниз по поверхности скульптуры, растворы солей создают те самые характерные ярко зеленые и бирюзовые потёки, из которых складывается узор патины. В условиях современного города к этому естественному процессу добавляется агрессивное воздействие техногенной среды. Оксиды серы из выхлопных газов и промышленных выбросов реагируют с металлом, образуя менее стабильные и рыхлые сульфаты меди, которые зачастую выглядят как светлые, мелоподобные или голубоватые пятна. Хлор, содержащийся в атмосфере вследствие активного использования противогололедных реагентов, а также промышленных выбросов способствует образованию хлоридов меди – атакамита Cu2(OH)3Cl и нантокита CuCl – опасных соединений, запускающих так называемую «бронзовую болезнь», процесс активного разрушения металла. (рис. 1a,b)
Почему патина такая разная?

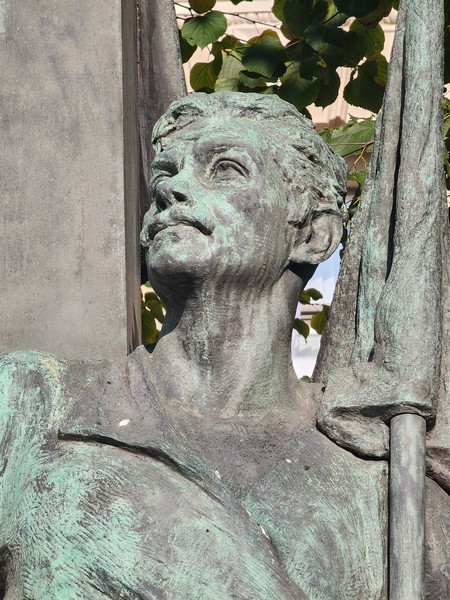

Патина никогда не образуется идеально ровным слоем, её неравномерность и пятнистость – прямое отражение условий, в которых экспонируется памятник. Различные факторы создают локальный микроклимат на участках поверхности металла. Одну из главных ролей играет ориентация памятника: стороны, защищенные от прямых солнечных лучей дольше сохраняют влагу, поэтому на них, как правило развивается карбонатная патина. В свою очередь поверхность бронзы, часто прогреваемая солнцем, часто покрывается более тонкой пленкой с преобладанием темных оксидов. Геометрия самой скульптуры также влияет на распределение патины – в углублениях и складках застаивается влага и накапливаются загрязнения, формируя более толстый слой. Своё влияние оказывает биологическое и антропогенное воздействие: птичий помет, богатый азотистыми соединениями, создаёт локальные очаги агрессивной среды, приводя к образованию темных пятен коррозии, а постоянное касание рук на определенных участках буквально полирует поверхность, препятствуя образованию устойчивого слоя патины. (рис. 2-6)
Роль патины в сохранении памятников.
Несмотря на то, что в некоторых случаях патина может сигнализировать о проблемах, её основная функция – защитная. Правильно сформировавшийся слой патины служит естественным барьером между бронзой и агрессивной средой. Плотная, однородная патина существенно замедляет дальнейшую коррозию металла, изолируя его от кислорода, влаги и химически активных веществ. В Государственном музее городской скульптуры мы стремимся сохранять именно такую, “благородную” патину, поэтому регулярно осматриваем бронзовые памятники и исследуем минеральный состав образовавшейся пленки.
Всего за 2025 год было исследовано 27 памятников, на трёх из них были выявлены опасные хлориды меди.
Богдана Шевченко, младший научный сотрудник сектора мониторинга состояния памятника
Литература: [1] Калиш М. К. Естественные защитные пленки на медных сплавах. М.: Металлургия, 1971, 200 с.
